上海维卡VN系列数字监控录音卡

客户世界|维卡 |2008-05-08

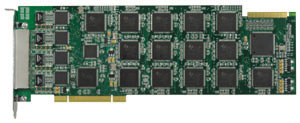

VN系列数字监控录音卡是上海维卡最新推出的数字化、智能化、大容量、高密度语音板卡，该语音卡可以实现数字E1中继线上高阻复接应用，从而获得该线路上的电话呼叫信息和语音信号；整款板卡采用全DSP结构，可靠的防雷电路及抗干扰多层专用集成电路设计，使板卡性能稳定可靠，功能配置灵活简单，信号处理能力强大。该款产品包含VN30D/PCI/FJ、VN60D/PCI/FJ二个产品。

VN系列数字监控录音卡一览表

产品功能

1. 在数字E1中继线上实现高阻复接应用，从而获得该线路上的电话呼叫信息和语音信号。
2. 主被叫信息接收功能。
3. 单卡具有2/4个高阻复接输入端口，监控1/2个E1端口的上下行信号。
4. 采用可上载的信令分析处理模块，无需改变硬件，能够灵活配置使用1号信令、ISDN信令协议或7 号信令，可实现对不同的信令系统E1中继进行呼叫状态分析和语音信号分析。
5. 具备录音自动增益控制功能（AGC）。
6. 支持标准或自定义的DTMF信号/单音频信号检测, 通话/静音检测。
7. 采用CT-BUS 总线，符合H.100标准，可方便地与支持这一标准的任何第三方板卡互连互通，从而将获取的语音信号交换至其它设备。
8. 卡上装有符合电信标准的防雷电路，确保不受雷击损坏。
9. 具有硬件授权号识别电路，每片语音卡上的固件中均写入了唯一的维卡硬件序列号，可用于区分不同的卡和防伪识别，应用系统通过简单的函数调用即可获得具有硬件授权号识别电路，用户可向本公司申请唯一的授权号，保护用户软件安全。
10. 符合PCI2.1总线标准，插槽电压支持3.3V/5V，突发数据传送速率高达132 MB/s；支持即插即用（PNP），无需任何跳线设置。
11. 支持Alaw、μlaw、ADPCM、GSM、PCM16、MP3编码，录音文件为WINDOWS标准的WAV文件，录制的语音文件可以在WINDOWS中播放。
12. 具有很高的输入阻抗，复接后不影响原系统的正常运行。通过并线接入，即可完成高阻复接。
13. 具有极强的信号自适应能力，可在传输线的任意位置上接入。
14. 统一的编程接口，驱动程序同时支持轮询方式和事件驱动方式编程。
15. 支持的操作系统：WINDOWS 2000/XP/2003 和LINUX 。

产品特点：

1、统一的维卡驱动软件

具有自主知识产权的维卡语音卡驱动程序开发平台具有高度的统一性，用户可以简单地调用维卡语音卡驱动程序开发平台的函数来实现电话呼叫过程中的语音处理，无须您过多了解电话呼叫的细节；能够自动完成数字中继线外拔电话的全过程，并正确识别被叫用户的状态。

2、唯一的硬件序列号

具有硬件授权号识别电路，每片语音卡上的固件中均写入了唯一的维卡硬件序列号，可用于区分不同的卡和防伪识别，应用系统通过简单的函数调用即可获得具有硬件授权号识别电路，用户可向本公司申请唯一的授权号，保护用户软件安全。

3、高性能的DSP算法

1000MIPS的DSP处理能力，确保信号能实时、准确地处理。

4、强大的防雷击能力

卡上装有符合电信标准的防雷电路，防雷击能力达到4级，确保语音卡不受雷击损坏。

5、丰富的兼容性

兼容国内主流语音卡厂商的产品。

性能参数

• 外形尺寸：长×宽＝306×106mm（不含固定片）
• 重 量：约230g
• 环境要求：
  工作温度：0℃—50℃
  储存温度：-20℃—80℃
  湿 度：10%— 85% 无结露
  储存湿度：10%— 85% 无结露
• 录放音技术指标：
  录放音编解码格式：CCITT A/μ-Law 64kbps,
  IMA ADPCM 32kbps
  录放音失真度：≤3%
  频响：300-3400Hz(±3dB)
  信噪比：≥37dB
  放音回声抑制比：≥38dB
• 电源要求： 最大消耗功率：≤8W
• 信令：
  SS1：符合国标GF002-9002的DL信令和 MFC信令
  SS7：符合Q771-Q795建议的有关规定
  DSS1：符合Q.931建议
