海狼科技中小企业通信商务解决方案（上）

――带选路器的IPPBX解决方案

| 0 | 2005-09-16

一、企业集团现状与需求

现状：
　　该公司目前在全国各地都有办公地点，没有传统的PBX交换机，有100条外线接入。有50个分公司，每个分公司有2门外线。该公司有很大的话务量，希望能通过解决方案实现各个公司内部、各个公司之间互打免费，拨打低资费的国内、国际长途电话。

1. 总公司有100门直线，无传统交换机，只有虚拟交换机；


2. 50个分公司，每个分公司要求2部电话，走外线。

需求：

1. 总公司之间、总公司与分公司之间、各分公司之间互打免费；


2. 拨打国内、国际长途电话低资费。

二、方案简介及方案目标
　　电话选路器是一种对呼出路由（电信/专线）进行自动选择的智能设备，设备首先检测电话用户的摘/挂机信号及所拨打的电话号码，并根据该号码的预选设定的呼出路由，选择相应的路由（电信/专线），从而实现呼出路由的智能选择。设备接入后，不影响原电话用户、虚拟网用户、交换机用户的任何习惯，同时，停电直通功能进一步保证了用户通道的畅通无阻。

方案一：

1. 保留公司原有的电信虚拟交换机接入；


2. XR-IPPBX服务器；


3. 采用选路器选择相应的路由，比如选择0拨打PSTN电话, 选择1通过FXS口拨打IP电
   话；


4. 两个48口的迅时网关，100条线能有96条线路同时拨打外线。


5. 50个Sipura2002网关，通过FXS口可以拨打VoIP电话。

方案二：

1. 保留公司原有的电信虚拟交换机接入；


2. XR-IPPBX服务器；


3. Sipura3000的网关，通过FXS口可以拨打IP电话，FX0口拨打PSTN电话；


4. 50个Sipura2002网关，通过FXS口可以拨打IP电话；


5. 支持采用多达8路的跨运营商的VOIP落地支持，保证通话的顺利使用。

本系统实现的功能目标：

• 公司内部电话互打完全免费；


• 面向外部国际、国内客户电话实现低资费VOIP长途电话。

注册用户数：
　　考虑到公司现有的分机数量，我们建议选用注册用户数在200人的系统。如有电脑/笔记
　　本电脑需要网络软电话，同样需要一个点，可根据需要自行设置；
　　可选购软电话（可修改IP）

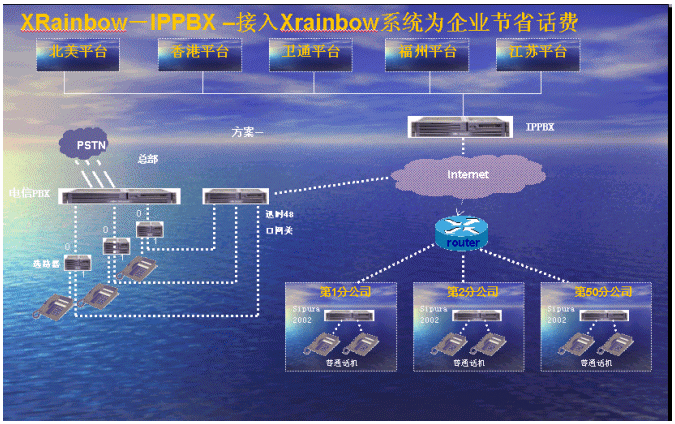

方案一：

网络拓扑图：

拓扑图分析：

1. 电信直线通过选路器选择通话的线路，设置0为PSTN电话，设置1通过迅时48口网关通过Internet注册到XR－IPPBX，可以拨打VoIP电话，节省通讯费用。


2. XR-IPPBX通过VoIP帐号注册到海狼的软交换平台，比如北美平台、香港平台、卫通平台、福州平台和江苏平台。


3. 每个分公司有一个Sipura2002, 普通话机设置到Sipura2002网关，通过Internet注册到
   XR－IPPBX上，就可以连接到海狼的软交换平台，拨打低资费的国内和国际的长途电话，大大拨打节省通讯费用。

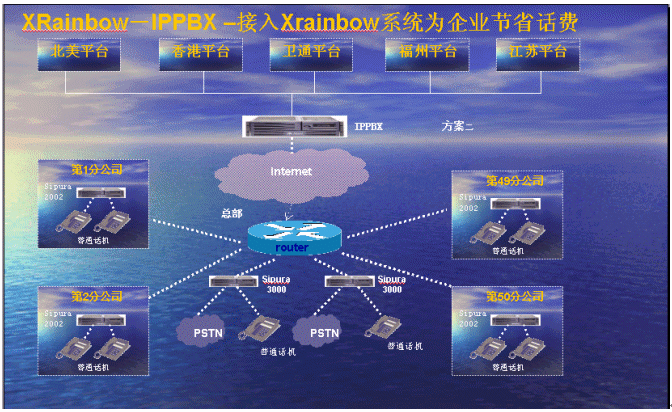

方案二：

网络拓扑图：

拓扑图分析：

1. 普通话机设置到Sipura3000网关，通过Internet注册到XR-IPPBX上，就可以连接到海狼的
   软交换平台，拨打低资费的国内和国际的长途电话，大大拨打节省通讯费用。


2. XR-IPPBX通过VoIP帐号注册到海狼的软交换平台，比如北美平台、香港平台、卫通平台、福州平台和江苏平台。


3. 每个分公司有一个Sipura2002, 普通话机设置到Sipura2002网关，通过Internet注册到
   XR－IPPBX上，就可以连接到海狼的软交换平台，拨打低资费的国内和国际的长途电话，大大拨打节省通讯费用。

三、功能介绍

1. IPPBX基本功能介绍：与传统PBX的功能实现是一样的。（这里不再做详细说明了）





   • 自动话务员功能；


   • 呼叫保持；


   • 转移呼叫；


   • 呼叫等待；


   • 呼叫转移；


   • 免打扰等功能；


   • 音乐等待；


   • 来电显示；



2. 管理界面友好：以IE浏览器进行管理，方便易用；


3. 公司内部通话功能介绍：直接拨打对方分机号码。


4. 外线通话功能介绍：

　　方案一选择的是选路器，需要设置拨号规则，比如设置0为接入PSTN，设置1为通过FXS口拨打IP电话。

　　方案二选择的是Sipura3000网关，通过FXO口接入PSTN，通过FXS口拨打IP电话。

四、主要设备介绍

1、XR-IPPBX语音接入平台

高度2U； 可接模拟中继：0-8； 可接E1中继：0-2； 最大用户数：200； 支持协议：SIP； 语音邮箱：64小时MAX； 电话会议数：16方MAX；

2、迅时MX400-AG48网关

支持来电显示、呼叫等待、呼叫转移、热线电话、缩位拨号等传统业务；支持彩铃等新业务 传真 T.30 和 T.38; 语音 / 传真自动切换；与数十种传真机作过互连互通测试 支持一线双号 ( 分机号和 PSTN 号码 ) 计费功能：基于标准的计费接口 (Radius) 、反极性信号 中继群组 路由设置

3、Sipura3000网关

支持一个RJ－45接口、1个RJ－11FXS接口和1个RJ-11FXO接口 可通过标准网页浏览器（如IE）和标准TELNET方式设置 可通过FTP方式升级程序 支持主要的G.7xx语音编程算法 动态语音检测;舒适噪声生成;动态语音缓冲技术 符合G.165 16MS回声抵消 符合ITU-T标准信令音和DTMF生成与检测 支持基于E.164编码的拨号规则 可储存100组快速拨号号码 可记录未接来电\已接来电各80个 语音提示 语音留言(需系统支持)

4、Sipura2002

支持一个RJ－45接口和2个RJ－11FXS接口 可通过标准网页浏览器（如IE）和标准TELNET方式设置 可通过FTP方式升级程序 支持主要的G.7xx语音编程算法 动态语音检测;舒适噪声生成;动态语音缓冲技术 符合G.165 16MS回声抵消 符合ITU-T标准信令音和DTMF生成与检测 支持基于E.164编码的拨号规则 可储存100组快速拨号号码 可记录未接来电\已接来电各80个 语音提示 语音留言(需系统支持)

五、系统安装

1. 方案一的安装与网络环境建议：




   • 企业原有的虚拟交换机可以满足公司的使用要求，不需要改变；


   • XR-IPPBX服务器；


   • 根据话机的数量选择相应数量的选路器，这里有100线路，需要100个选路器；


   • 两个48口的迅时网关。


   • 加入Sipura2002网关。




2. 方案二的安装与网络环境建议：




   • 企业原有的虚拟交换机可以满足公司的使用要求，不需要改变；


   • XR-IPPBX服务器；


   • 加入Sipura3000的网关；


   • 加入Sipura2002的网关。

六、支持与服务

• XR－IPPBX，壹年保修；


• 北京地区现场安装调试；外埠地区远程支持；


• 外围设备一年保修；设备保修/维修期间提供备用支持设备；

附件：产品系统报价

产品名称	产品名称	简要说明	数量	单价	总价
XR-IPPBX	XR MB-200	IE管理界面；自动话务员；电话转接；呼叫转移，支持NAT；支持传真；电话会议；VOIP电话回拨；8路VOIP平台支持；语音邮箱；200点用户许可；
选路器
迅时	MX100-AG48	48口网关
Sipura网关	Sipura3000
Sipura网关	Sipura2002
价格总计

建议：综合价格因素考虑。
